نقشه های اجرایی پروژه شبکه فاضلاب

نقشه های اجرایی پروژه شبکه فاضلاب (طرح پروژه) شامل نقشه منطقه (سایت پلان)، پروفیل های طولی و جزئیات اجرایی شبکه فاضلاب (دتایل های فاضلابی) می باشد. به شرح هر یک از موارد در ادامه پرداخته میشود.

نقشه محدوده

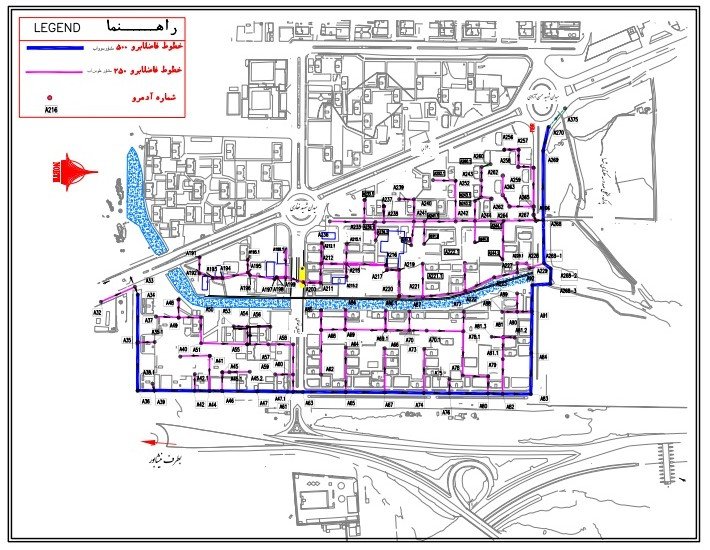

در پلان محدوده اطلاعات مورد نیاز شامل متراژ و جانمایی لوله ها با سایزهای مختلف، تعداد منهول های فاضلابی (آدم رو ها)، پایین دست و بالادست شبکه فاضلاب (جهت حرکت فاضلاب)، زون بندی منطقه جهت تهیه برنامه زمانبندی و شروع عملیات اجرایی را می توان مشخص نمود. نمونه‏ ی نقشه محدوده فاضلابی را مشاهده می کنید:

پروفیل های طولی

با در نظر گرفتن ضوابط فنی و اجرایی و همچنین تراکم و تعداد مشترکین، طراحی شبکه فاضلاب با نرم افزارهای مربوطه انجام می‏گردد و در نهایت به صورت پروفیل های طولی برای نقشه های اجرایی پروژه شبکه فاضلاب به پیمانکار جهت اجرا ابلاغ می گردد.

مقاطع طولی باید در جهت کاهش تراز فاضلابرو و از چپ به راست باشند. مقیاس ارتفاعی باید 1:100 در نظر گرفته شود.
مقیاس نقشه های مقاطع طولی شبکه فاضلاب معمولا معادل 1:1000 ، 1:500 یا 1:250 می باشد.
برای خطوط انتقال می توان نقشه های مقاطع طولی عمومی را در مقیاس 1:10000 ، 1:5000 ، 1:2500 یا 1:2000 تهیه نمود.

پروفیل های طولی ( نقشه های اجرایی مقاطع طولی ) شامل اطلاعات ذیل می باشد:

• سایز لوله ها در دهانه های مختلف
• طول لوله ها در دهانه های مختلف
• شیب لوله ها در دهانه های مختلف (برای مشاهده محدودیت شیب لوله ها اینجا را کلیک کنید)
• مقیاس نقشه
• رقوم زمین طبیعی در منهول های فاضلابی (آدمرو)
• تراز فاضلابرو ورودی و کف منهول های فاضلابی (آدمرو)
• عمق منهول ها
• میزان دراپ در آدمروهای فاضلابی ( برای مشاهده توضیحات بیشتر در مورد دراپ اینجا را کلیک کنید)
• قسمتی از پلان دهانه های مورد نظر و …

جزئیات اجرایی شبکه فاضلاب (دتایل های فاضلابی)

نقشه های اجرایی شبکه فاضلاب شامل جزئیات اجرایی مانند تعیین جنس مصالح به کار رفته، ابعاد و اندازه های حفاری در روش های نقب و ترانشه، اجرای دستک، آدمروهای آجری و بتنی پیش ساخته، منهول باکس و دال های بتنی می باشند.

مقیاس جزییات نقشه های سازه ای با توجه به اهداف طرح معمولا 1:100 و 1:50 انتخاب می شوند و می بایست شامل رقوم ارتفاعی، ابعاد و اندازه ها، نوع و کیفیت مصالح باشد.

جهت مشاهده نمونه فایل اتوکد نقشه های اجرایی شبکه فاضلاب اینجا را کلیک کنید

مطالعه جزئیات اجرایی شبکه فاضلاب و تسلط به آن ها امری لازم جهت انجام متره و برآورد و تهیه صورتجلسات و صورت وضعیت می ‏باشد.

جهت یادگیری دوره های متره و برآورد پروژه شبکه جمع آوری فاضلاب و صورت جلسه و صورت وضعیت نویسی و سایر دوره ها اینجا را کلیک کنید.

نقشه های چون ساخت (ازبیلت) شبکه فاضلاب

بعد از اتمام عملیات اجرایی هر قسمت از پروژه (طبق فازبندی و برنامه زمانبندی)، پیمانکار موظف است نقشه های اجرا شده (AS BUILT) را در فرمت نقشه های اجرایی مقاطع طولی ، قبل از تحویل موقت در قطع A2 پس از تایید دستگاه نظارت و تصویب دفترفنی کارفرما در نسخ قابل تکثیر و همچنین لوح فشرده کامپیوتری تهیه و ارائه نماید.
